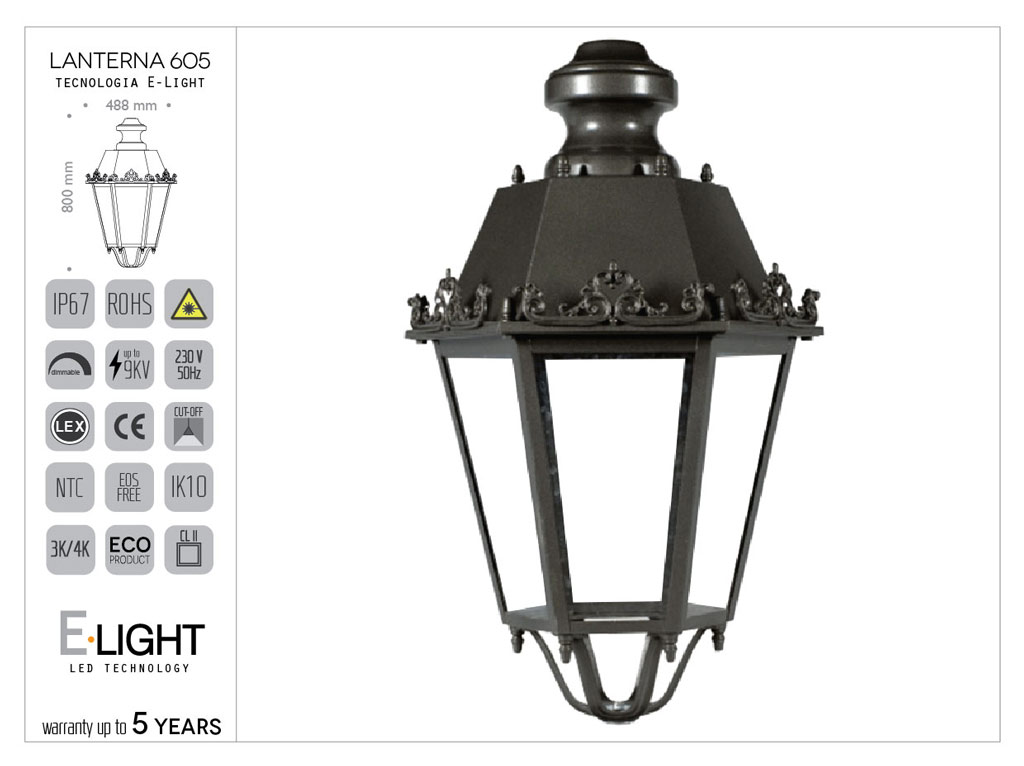

Lanterna esagonale grande in acciaio con cappello aperto o chiuso ed ornamenti

Lanterna esagonale grande in acciaio con cappello aperto o chiuso ed ornamenti

Codice 605

Categoria: Lanterne

Descrizione

Lanterna in acciaio di tipo portato o a sospensione, composta da:
- Supporto a forma di ragno in alluminio.
- Dadi a cappuccio.
- Segmento inferiore in alluminio.
- Segmento superiore in alluminio completo di BOX in classe II. Opzionale segmento aperto con protezione in PMMA (COD .O).
- Schermatura realizzata in polimetalcrilato PMMA.
- Ottica simmetrica realizzata con riflettore in alluminio e sorgente luminosa verticale.
Oppure ottica CUT OFF a ripartizione asimmetrica realizzata con stampa su lamiera in alluminio purissimo con trattamento di anodizzazione a base di silicio, fissata al segmento superiore da apposito meccanismo, COD 605.12.
- Portalampada in ceramica con attacco E27 o E40 sezionatore di linea elettrica, grado di protezione vano apparecchiature elettriche IP49, grado di protezione vano ottico IP66. Classe di isolamento I e II.
- Caminetto realizzato in alluminio incernierato al telaio centrale.
- Ornamenti artistici in alluminio.
Viti esterne in ottone e bulloneria in acciaio INOX.
Funzionamento e manutenzione:
Per accedere alle apparecchiature elettriche basta svitare le viti del segmento superiore.
Il sezionatore provvederà automaticamente a togliere tensione al cablaggio della lanterna.
In caso di sostituzione della lampada, bisogna alzare l'ottica.
Durante le operazioni di manutenzione, nessuna parte o componente della lanterna viene separata dalla struttura.
Cablaggio standard per lampade a scarica.
Opzionale cablaggio LED.
Vedi specifiche dei cablaggi.
Protezione:
Vernice colore nero antichizzato tipo EUROCOMITALIA.

GENERALITÀ SULLA PROTEZIONE DELLE SUPERFICI

Tutti i manufatti sono sottoposti a cicli di trattamento superficiale e verniciatura calibrati in funzione del materiale costituente, della tipologia di prodotto e della destinazione d'uso finale.

Le superfici in ghisa e alluminio sono debitamente preparate mediante sabbiatura meccanica o pretrattamento chimico, al fine di garantire idoneo ancoraggio e protezione del rivestimento.

Le superfici in acciaio sono protette mediante trattamenti anticorrosivi appropriati alla geometria del manufatto e all'ambiente di installazione.

Il rivestimento è applicato con ciclo 5P (verniciatura a polvere termoindurente ad applicazione elettrostatica) o ciclo 3P (verniciatura a spruzzo con primer anticorrosivo e finitura), in funzione del substrato e dei requisiti prestazionali.

Finitura standard: nero antichizzato tipo Eurocomitalia.

Su richiesta è disponibile qualsiasi colorazione secondo cartella RAL Classic.

Specifiche tecniche di dettaglio nella documentazione dedicata.

ISTRUZIONI GENERALI DI MONTAGGIO

Tutti i prodotti sono corredati di istruzioni specifiche di montaggio relative al modello fornito.

Ogni prodotto, in base alla propria natura e destinazione d'uso, richiede modalità di installazione dedicate.

Per specifiche tecniche di dettaglio fare riferimento alla documentazione dedicata.

VITI E BULLONERIE

Tutta la viteria , bulloneria e altri accessori di fissaggio sono generalmente forniti in acciaio INOX

AVVERTENZE
I dati riportati nelle schede prodotto sono quelli ufficiali disponibili al momento della pubblicazione e possono essere soggetti a variazioni a seguito di aggiornamenti tecnici apportati ai prodotti.
I prodotti possono presentare tolleranze dimensionali derivanti dai processi di lavorazione, con uno scostamento massimo del 10% rispetto ai valori dichiarati.
EUROCOMITALIA si riserva il diritto di apportare modifiche senza preavviso e declina ogni responsabilità in merito all'esattezza e alla completezza dei contenuti riportati.
