Cima a pastorale a muro tipo Le Corbusier, costituito da:
- tubo in acciaio, curvato a tutto sesto come da disegno;
- alla base del tubo, ornamento in ghisa a forma di pigna;
- alla sommità, attacco ornato per lanterna tubo filettato 3/4 GAS.
Il pastorale è fissato a muro tramite attacchi in alluminio o ghisa.

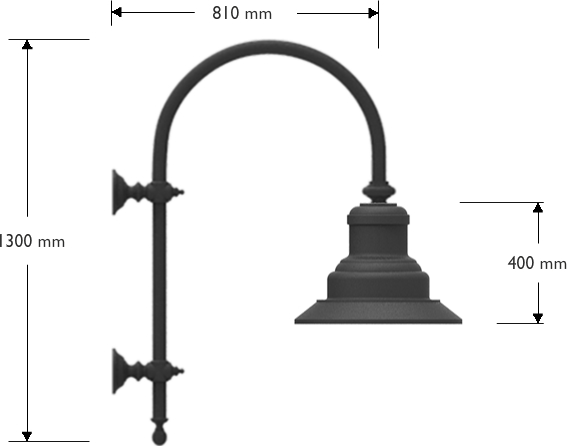

Misure base del pastorale:
larghezza 810 mm, lunghezza 1300 mm.
Realizzato con tubo in acciaio diametro 45 mm, spessore 3 mm. Altre misure e dimensioni a richiesta del cliente.
Verniciata di colore nero antracite o altro colore RAL a richiesta.
Ottica base composta da n. 12 chip - 30w - 2592lm - 3k ottica asimmetrica.
Protezione base dalle scariche atmosferiche 6 kV.
Driver di alimentazione con possibilità di dimmerazione e controllo.
Assorbimenti, temperatura di colore e cablaggi disponibili in varie tipologie.
Struttura composta da:
Corpo centrale di forma, misure e modanature come da disegno riportato.
Innesto con tubo filettato 3/4”, da imbullonare alla struttura di sostegno con anello di guarnizione per bloccaggio a tenuta stagna.
Il tubo filettato, e la bulloneria in testa alla struttura è nascosto da boccola ornamentale in alluminio.
arte inferiore costituita da anello in alluminio sul quale viene montato il motore LED.
L'anello é incernierato alla struttura e viene chiuso tramite vite in acciaio inox.
L'anello monta una guarnizione in neoprene che garantisce al prodotto grado di protezione totale IP65.
Ottica:
Costituita da unico blocco in alluminio che garantisce la dissipazione del calore emesso dal diodo LED.
Ottica basata su lenti stampate LEDiL IP67, resistenti ai raggi UV e agli urti IK10, con collimatori ad alta precisione per il concentramento del fascio luminoso.
Il circuito è verniciato con polvere speciale isolante che aumenta la protezione da scariche elettrostatiche.
Sulla struttura di dissipazione sono montate le ottiche IP67 con guarnizione a tenuta stagna per la protezione dei circuiti LED.
Tutto il motore LED è fissato al corpo inferiore della lampara tramite sei viti M4 in acciaio inox.
Il motore LED resta facilmente asportabile per eventuali operazioni di manutenzione.
Al fianco del motore LED è montato un supporto per il driver di alimentazione fissato anch'esso alla struttura tramite viti in acciaio inox che rendono il tutto facilmente asportabile e diviso dal motore LED.Intorno alla struttura inferiore, ben isolati, sono posti tutti i collegamenti elettrici, comprese le spine, una per il distacco del motore LED dal driver e una per il distacco del driver dalla rete elettrica.
Verniciato di colore ANTICHIZZATO EUROCOMITALIA o altro colore RAL a richiesta.
AVERTIZĂRI
Datele prezentate în fișele de produs sunt cele oficiale disponibile la momentul publicării și pot suferi modificări în urma actualizărilor tehnice aduse produselor.
Produsele pot prezenta toleranțe dimensionale care decurg din procesele de fabricație, cu o abatere maximă de 10% față de valorile declarate.
EUROCOMITALIA își rezervă dreptul de a aduce modificări fără notificare prealabilă și își declină orice responsabilitate cu privire la exactitatea și caracterul complet al conținutului prezentat.
