Palo in ghisa e acciaio con sbraccio e armatura LED

Base in ghisa UNI EN 1561 GJL250 per pali in acciaio realizzata in un'unica fusione.
Altezza 710 mm.
Larghezza 365 mm.
Uscita per palo Diametro variabile 76/89 mm.
La parte inferiore è caratterizzata da un'ampia fascia circolare liscia.
La parte centrale della base, circolare e di sezione tronco-conica è liscia e presenta solo due bordi bombati, in alto e in basso.
La base è conclusa da un ornamento tronco-conico a forma di cono e sottile bordo superiore bombato.
Gli elementi costituenti la base sono realizzati in un'unica fusione.
Verniciato di colore nero antracite o altro colore RAL a richiesta (vedi specifiche di verniciatura).
Specifiche tecniche rif. UNI40
Palo rastremato in acciaio, di qualità S235J UNI EN 10219/1 con sezione circolare secondo normative CE, composto da tubi di altezza e diametri vari per le differenti rastremazioni e saldati dritti.
Idoneo per il montaggio di bracci INNER o TPLuna.Altezza fuori terra 3 metri; interramento 500 cm.
Realizzato con due rastremazioni, di cui la prima lunga 2700 mm, mentre la seconda 800 mm.
Le rastremazioni possono essere coperte da anelli ornamentali (accessorio).
Carico unitario di snervamento minimo 235 N/mm², resistenza a trazione 360/510 n/mm², allungamento a rottura 26%. Tolleranze dimensionali (UNI EN 40/2 – UNI EN 10219/2).
Ogni rastremazione è saldata all'altra tramite lavorazione certificata, eseguita attraverso le seguenti fasi:
- innesto di rinforzi in acciaio nel diametro maggiore della rastrematura;
- saldatura dei rinforzi in più parti;
- innesto della seconda rastremazione nella prima e saldatura;
Alla base del palo è presente asola mm 50x150 per il passaggio cavi verso il pozzetto, ricavata tramite processo di lavorazione di taglio al plasma, e di vite per la messa a terra.
Sulla prima tratta del palo è presente ulteriore asola 186x45 mm, realizzata attraverso processo di lavorazione di taglio al plasma, sulla quale viene applicata morsettiera 4 poli/3 vie, sezione filo 1,5÷16 mmq, e portella di chiusura con chiave.
La base del palo è inoltre dotata di guaina termoindurente protettiva.
Braccio singolo serie INNER con tirante:
progettato per essere facile!
Il braccio INNER si installa con estrema facilità, innestandosi direttamente sul palo tramite apposito percorso guidato.
Successivamente è bloccato al palo tramite grani.
Il braccio è dotato di uno sbalzo da centro palo a centro corpo illuminante di 800 mm, ed è predisposto per il montaggio di corpo illuminante tramite innesto tubo filettato 3/4 gas.
Il braccio INNER Cod. 511 è dotato di tirante in acciaio e di tappi terminali in PVC.
Possibilità di montare fino a quattro corpi illuminanti.
Passaggio cavi tutto interno, nascosto e protetto.
Verniciato di colore nero antracite o altro colore RAL a richiesta (vedi specifiche di verniciatura).

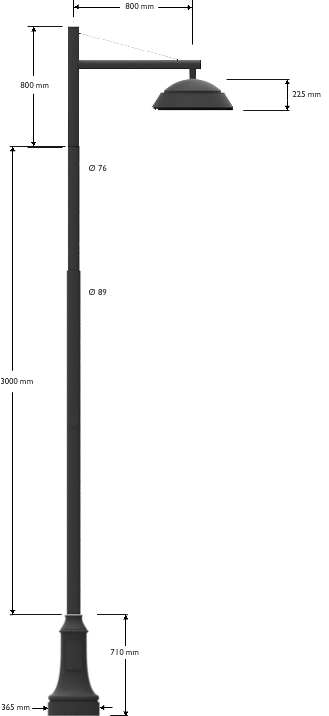

Misure, forme e modanature come da disegno che del progetto fa parte integrante.
Armatura in alluminio, adatta ad installazioni di tipo classico con esigenze di illuminazione stradale, di tipo FULL CUT-OFF, con ottica LED n. 48 chip - 60w, 5280 lumen, 3K,T.vita 80000h ottica asimmetrica.
Protezione base dalle scariche atmosferiche fino a 6 kV. estendibile fino a 10kV.
Driver di alimentazione OSRAM tipo OT con possibilità di dimmerazione e controllo come da scheda tecnica.
Assorbimenti, temperatura di colore e cablaggi disponibili in varie tipologie.
Struttura composta da:
corpo centrale di forma, misure e modanature come da disegno riportato. Innesto con tubo filettato 3/4", da imbullonare alla struttura di sostegno con anello di guarnizione per bloccaggio a tenuta stagna.
Il tubo filettato, e la bulloneria in testa alla struttura, è nascosto da boccola ornamentale in alluminio. Parte inferiore costituita da anello in alluminio sul quale viene montato il motore LED.
'anello é incernierato alla struttura e viene chiuso tramite vite in acciaio inox.
L'anello monta una guarnizione in neoprene che garantisce al prodotto grado di protezione totale IP65.
Ottica:
Costituita da unico blocco in alluminio che garantisce la dissipazione del calore emesso dal diodo LED.
Ottica basata su lenti stampate LEDiL IP67, resistenti ai raggi UV e agli urti IK10, con collimatori ad alta precisione per il concentramento del fascio luminoso.
Il circuito è verniciato con polvere speciale isolante che aumenta la protezione da scariche elettrostatiche.
Sulla struttura di dissipazione sono montate le ottiche IP67 con guarnizione a tenuta stagna per la protezione dei circuiti LED.
Tutto il motore LED è fissato al corpo inferiore della lampara tramite sei viti M4 in acciaio inox.
In questo modo il motore LED resta facilmente asportabile per eventuali operazioni di manutenzione.
Al fianco del motore LED è montato un supporto per il driver OSRAM OT IP66 CL II, fissato anch'esso alla struttura tramite viti in acciaio inox che rendono il tutto facilmente asportabile e diviso dal motore LED.
Intorno alla struttura inferiore, ben isolati, sono posti tutti i collegamenti elettrici, comprese le due spine, una per il distacco del motore LED dal driver, una per il distacco del driver dalla rete elettrica.
Verniciato di colore nero antracite o altro colore RAL a richiesta (vedi specifiche di verniciatura).
Misure, forme e modanature come da disegno che del progetto fa parte integrante.

Toate șuruburile, buloanele și alte accesorii de fixare sunt în general furnizate din oțel inoxidabil.
