SPÉCIFICATIONS TECHNIQUES RÉF. UNI40
Poteau conique en acier de qualité S235J (UNI EN 10219/1) à section circulaire, galvanisé conformément aux normes CE. Composé de tubes de hauteurs et diamètres variés, soudés droit pour former les différentes sections coniques.

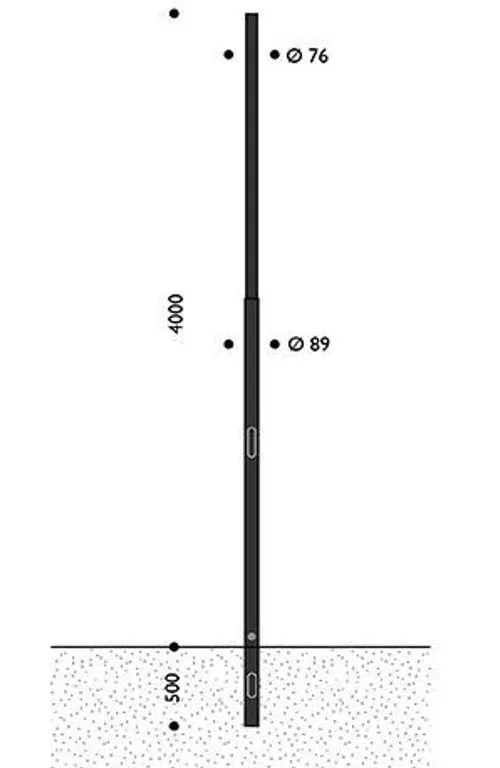

Convient au montage des bras INNER ou TPLuna. Hauteur hors sol : 4 mètres ; profondeur d'encastrement : 500 mm.
Réalisé avec deux sections coniques : la première de 2700 mm de long, et la seconde de 1800 mm.
Les sections peuvent être recouvertes d'anneaux décoratifs (accessoire en option).
Limite d'élasticité minimale : 235 N/mm², résistance à la traction : 360/510 N/mm², allongement à la rupture : 26 %. Tolérances dimensionnelles selon UNI EN 40/2 – UNI EN 10219/2.
Chaque section conique est soudée à l'autre par un procédé certifié, exécuté selon les étapes suivantes :
- Insertion de renforts en acier dans le plus grand diamètre de la section.
- Soudage des renforts en plusieurs points.
- Emboîtement et soudage de la deuxième section dans la première.
- Bouchon en tôle d'acier galvanisé soudé à la première section conique.
À la base du poteau se trouvent une fente de 50x150 mm pour le passage des câbles vers le regard, réalisée par découpe plasma, et une vis de mise à la terre.
Sur la partie inférieure du poteau se trouve une autre fente de 186x45 mm, également réalisée par découpe plasma, sur laquelle est monté un bornier à 4 pôles/3 voies (section de fil 1,5÷16 mm²) et une porte de visite verrouillable.
La base du poteau est également équipée d'une gaine thermodurcissable de protection.
