SPÉCIFICATIONS TECHNIQUES RÉF. UNI40
Poteau conique en acier, qualité S235J UNI EN 10219/1, à section circulaire, galvanisé selon les normes CE. Il est composé de tubes de hauteurs et de diamètres variés pour les différentes sections coniques, soudés droits.

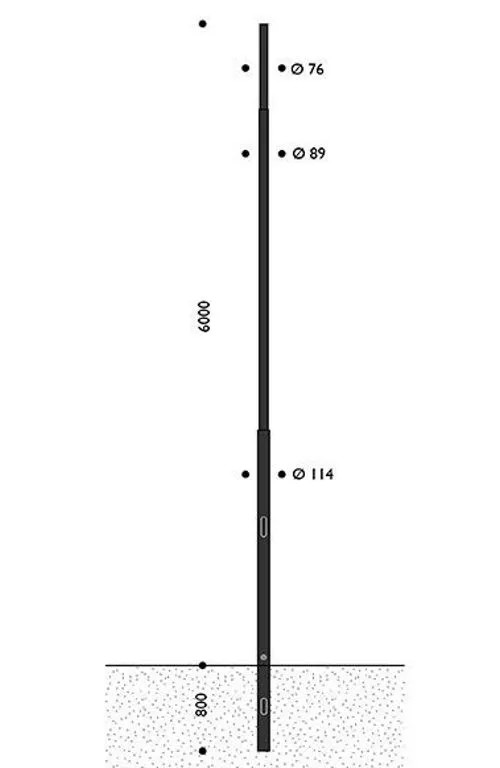

Convient au montage de crosses INNER ou TPLuna. Hauteur hors sol : 6 mètres ; encastrement : 80 cm.
Réalisé avec trois sections coniques : la première de 3000 mm de long, la deuxième de 3000 mm et la troisième de 800 mm.
Les jonctions peuvent être recouvertes d'anneaux décoratifs (accessoire).
Limite d'élasticité minimale 235 N/mm², résistance à la traction 360/510 N/mm², allongement à la rupture 26%. Tolérances dimensionnelles (UNI EN 40/2 – UNI EN 10219/2).
Chaque section conique est soudée à la suivante via un procédé certifié, réalisé selon les étapes suivantes :
- Insertion de renforts en acier dans le plus grand diamètre de la section ;
- Soudage des renforts en plusieurs points ;
- Emboîtement et soudage de la deuxième section dans la première ;
- Bouchon en tôle d'acier galvanisé soudé à la première section.
À la base du poteau se trouve une fente de 50x150 mm pour le passage des câbles vers le regard, réalisée par découpe au plasma, ainsi qu'une vis pour la mise à la terre.
Sur la première partie du poteau se trouve une autre fente de 186x45 mm, également réalisée par découpe au plasma, sur laquelle est montée une boîte à bornes 4 pôles/3 voies (section de fil 1,5÷16 mm²) et une porte de visite avec clé.
La base du poteau est également équipée d'une gaine de protection thermodurcissable.
AVERTISSEMENTS
Les données figurant dans les fiches produits sont les données officielles disponibles au moment de la publication et peuvent être sujettes à des variations suite à des mises à jour techniques apportées aux produits.
Les produits peuvent présenter des tolérances dimensionnelles résultant des processus de fabrication, avec un écart maximal de 10 % par rapport aux valeurs déclarées.
EUROCOMITALIA se réserve le droit d'apporter des modifications sans préavis et décline toute responsabilité quant à l'exactitude et l'exhaustivité du contenu présenté.
