SPÉCIFICATIONS TECHNIQUES RÉF. UNI40
Poteau conique en acier de qualité S235J UNI EN 10219/1 à section circulaire, galvanisé selon les normes CE, composé de tubes de hauteurs et de diamètres variés pour les différentes sections coniques, soudés droits.

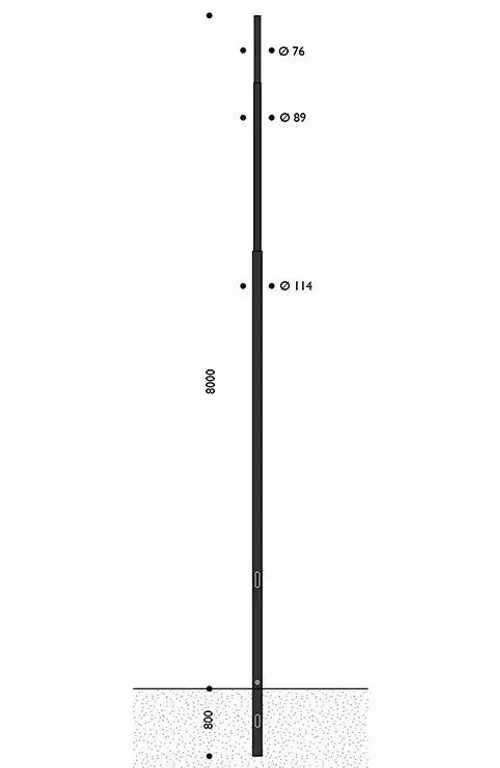

Convient au montage de crosses INNER ou TPLuna. Hauteur hors sol : 8 mètres ; encastrement : 80 cm.
Réalisé avec trois sections coniques : la première de 6000 mm de long, la deuxième de 2000 mm et la troisième de 800 mm.
Les jonctions peuvent être recouvertes par des bagues ornementales (accessoire).
Limite d'élasticité minimale 235 N/mm², résistance à la traction 360/510 N/mm², allongement à la rupture 26 %. Tolérances dimensionnelles (UNI EN 40/2 – UNI EN 10219/2).
Chaque section est soudée à la suivante par un procédé certifié, exécuté selon les étapes suivantes :
- Insertion de renforts en acier dans le plus grand diamètre de la section conique ;
- Soudage des renforts en plusieurs points ;
- Emboîtement et soudage de la deuxième section dans la première ;
- Bouchon en tôle d'acier galvanisé soudé à la première section.
À la base du poteau se trouve une fente de 50x150 mm pour le passage des câbles vers le regard, réalisée par un procédé de découpe au plasma, ainsi qu'une vis de mise à la terre.
Sur la première partie du poteau se trouve une autre fente de 186x45 mm, réalisée par découpe au plasma, sur laquelle sont installés un bornier 4 pôles/3 voies (section de câble 1,5÷16 mm²) et une porte de visite avec serrure.
La base du poteau est également équipée d'une gaine thermorétractable de protection.
