TECHNISCHE DATEN REF. UNI40
Konischer Mast aus Stahl der Güte S235J (UNI EN 10219/1) mit rundem Querschnitt, verzinkt nach CE-Normen. Besteht aus gerade verschweißten Rohren unterschiedlicher Höhe und Durchmesser, um die verschiedenen Verjüngungen zu bilden.

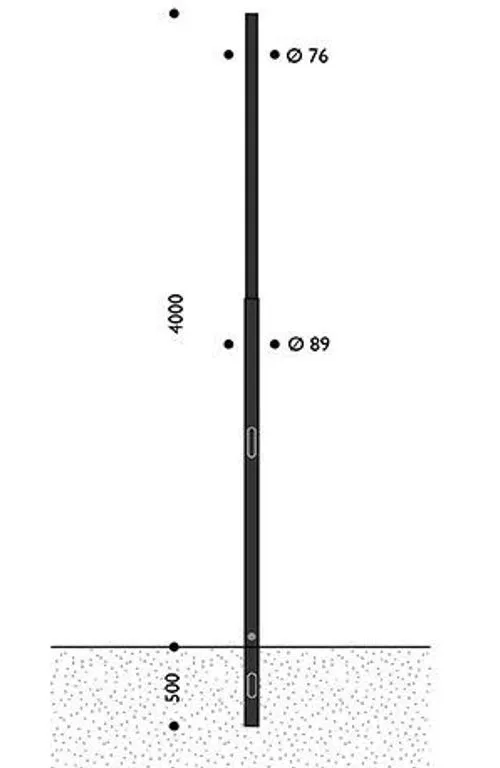

Geeignet für die Montage von INNER- oder TPLuna-Auslegern. Höhe über Flur: 4 Meter; Einbautiefe: 500 mm.
Hergestellt mit zwei Verjüngungen, wobei die erste 2700 mm und die zweite 1800 mm lang ist.
Die Verjüngungen können mit Zierringen abgedeckt werden (optionales Zubehör).
Mindeststreckgrenze: 235 N/mm², Zugfestigkeit: 360/510 N/mm², Bruchdehnung: 26 %. Maßtoleranzen nach UNI EN 40/2 – UNI EN 10219/2.
Jede Verjüngung wird durch einen zertifizierten Prozess an die andere geschweißt, der folgende Schritte umfasst:
- Einsetzen von Stahlverstärkungen in den größeren Durchmesser der Verjüngung.
- Verschweißen der Verstärkungen an mehreren Stellen.
- Einsetzen und Verschweißen der zweiten Verjüngung in die erste.
- Eine Kappe aus verzinktem Stahlblech, die an die erste Verjüngung geschweißt wird.
Am Mastfuß befindet sich ein 50x150 mm großer Schlitz für die Kabeleinführung vom Anschlusskasten, der mittels Plasmaschneiden hergestellt wurde, sowie eine Erdungsschraube.
Im unteren Teil des Mastes befindet sich ein weiterer 186x45 mm großer, plasmageschnittener Schlitz, an dem ein 4-poliger/3-Wege-Klemmenblock (Kabelquerschnitt 1,5÷16 mm²) angebracht ist und der mit einer verschließbaren Serviceklappe versehen ist.
Der Mastfuß ist zusätzlich mit einer wärmeaushärtenden Schutzmanschette ausgestattet.
