TECHNISCHE DATEN REF. UNI40
Konischer Stahlmast, Qualität S235J gemäß UNI EN 10219/1, mit rundem Querschnitt. Gemäß CE-Normen verzinkt, besteht er aus gerade geschweißten Rohren unterschiedlicher Höhen und Durchmesser für die verschiedenen Verjüngungen.

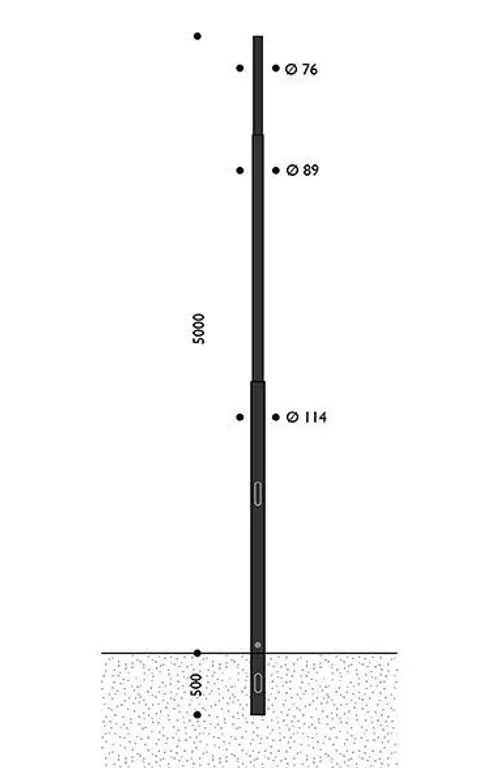

Geeignet für die Montage von INNER- oder TPLuna-Auslegern. Höhe über dem Boden: 5 Meter; Einbautiefe: 500 mm.
Hergestellt mit drei Verjüngungen: die erste ist 2700 mm lang, die zweite 2000 mm und die dritte 800 mm.
Die Verjüngungen können mit Zierringen (Zubehör) abgedeckt werden.
Mindeststreckgrenze: 235 N/mm², Zugfestigkeit: 360/510 N/mm², Bruchdehnung: 26 %. Maßtoleranzen (UNI EN 40/2 – UNI EN 10219/2).
Jede Verjüngung wird durch ein zertifiziertes Verfahren an die nächste geschweißt, das die folgenden Schritte umfasst:
- Einsetzen von Stahlverstärkungen in den größeren Durchmesser der Verjüngung;
- Schweißen der Verstärkungen an mehreren Stellen;
- Einsetzen und Verschweißen der zweiten Verjüngung in die erste;
- Eine Kappe aus verzinktem Stahlblech, die an den unteren Mastabschnitt geschweißt wird.
Am Fuß des Mastes befindet sich ein 50x150 mm großer Schlitz für die Kabelführung zum Kabelschacht, der im Plasmaschneidverfahren hergestellt wurde, sowie eine Schraube für die Erdung.
Im ersten Abschnitt des Mastes befindet sich ein weiterer 186x45 mm großer Schlitz, der ebenfalls im Plasmaschneidverfahren hergestellt wurde, auf dem eine 4-polige/3-Wege-Klemmleiste (Drahtquerschnitt 1,5÷16 mm²) und eine abschließbare Wartungsklappe angebracht sind.
Der Mastfuß ist zusätzlich mit einem schützenden Schrumpfschlauch versehen.
