TECHNISCHE DATEN REF. UNI40
Konischer Stahlmast, Qualität S235J UNI EN 10219/1, mit rundem Querschnitt, verzinkt nach CE-Normen. Er besteht aus geradlinig verschweißten Rohren unterschiedlicher Höhe und Durchmesser für die verschiedenen Verjüngungen.

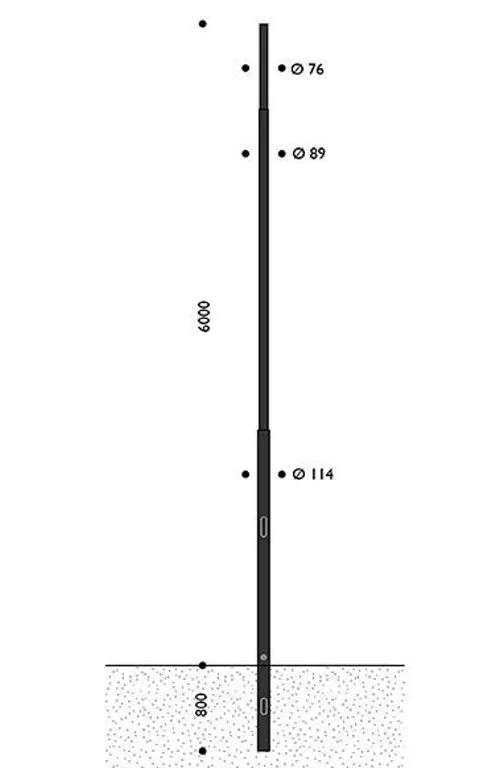

Geeignet für die Montage von INNER- oder TPLuna-Auslegern. Höhe über dem Boden: 6 Meter; Erdreich-Einbindung: 80 cm.
Hergestellt mit drei Verjüngungen: die erste ist 3000 mm lang, die zweite 3000 mm und die dritte 800 mm.
Die Übergänge können mit Zierringen (Zubehör) abgedeckt werden.
Mindeststreckgrenze 235 N/mm², Zugfestigkeit 360/510 N/mm², Bruchdehnung 26%. Maßtoleranzen (UNI EN 40/2 – UNI EN 10219/2).
Jede Verjüngung wird durch ein zertifiziertes Verfahren mit der nächsten verschweißt, das in den folgenden Schritten durchgeführt wird:
- Einsetzen von Stahlverstärkungen in den größeren Durchmesser der Verjüngung;
- Verschweißen der Verstärkungen an mehreren Stellen;
- Einsetzen und Verschweißen der zweiten Verjüngung in die erste;
- Eine Kappe aus verzinktem Stahlblech, die an die erste Verjüngung geschweißt wird.
Am Fuß des Mastes befindet sich ein 50x150 mm großer Schlitz für die Kabelführung zum Kabelschacht, der im Plasmaschneidverfahren hergestellt wurde, sowie eine Schraube für die Erdung.
Im ersten Abschnitt des Mastes befindet sich ein weiterer Schlitz von 186x45 mm, der ebenfalls im Plasmaschneidverfahren hergestellt wurde. Darauf wird eine 4-polige/3-Wege-Klemmleiste (Kabelquerschnitt 1,5÷16 mm²) und eine abschließbare Servicetür angebracht.
Der Mastfuß ist zusätzlich mit einer schützenden wärmehärtenden Hülle ausgestattet.
