TECHNISCHE DATEN REF. UNI40
Konischer Mast aus Stahl der Qualität S235J gemäß UNI EN 10219/1 mit rundem Querschnitt, CE-konform verzinkt, bestehend aus gerade verschweißten Rohren unterschiedlicher Höhe und Durchmesser für die verschiedenen Verjüngungen.

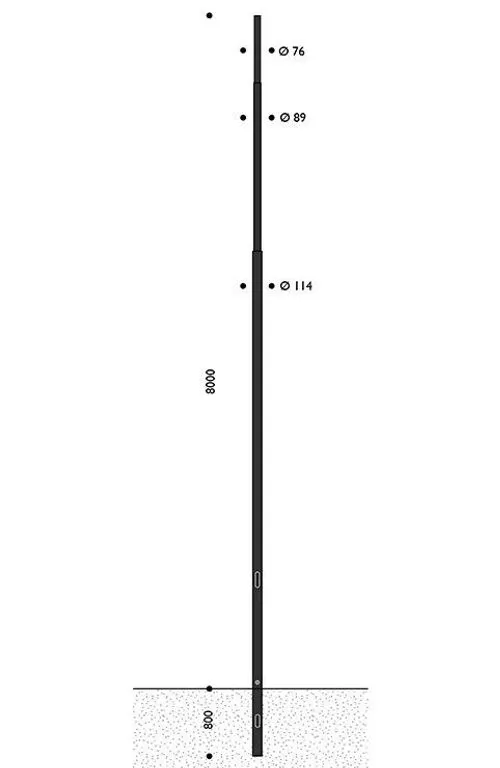

Geeignet für die Montage von INNER- oder TPLuna-Auslegern. Höhe über dem Boden: 8 Meter; Erd-Einstecktiefe: 80 cm.
Hergestellt mit drei Verjüngungen, von denen die erste 6000 mm, die zweite 2000 mm und die dritte 800 mm lang ist.
Die Verjüngungen können mit Zierringen (Zubehör) abgedeckt werden.
Mindeststreckgrenze 235 N/mm², Zugfestigkeit 360/510 N/mm², Bruchdehnung 26 %. Maßtoleranzen (UNI EN 40/2 – UNI EN 10219/2).
Jede Verjüngung ist durch ein zertifiziertes Verfahren mit der nächsten verschweißt, das in den folgenden Schritten durchgeführt wird:
- Einsetzen von Stahlverstärkungen in den größeren Durchmesser der Verjüngung;
- Verschweißen der Verstärkungen an mehreren Stellen;
- Einsetzen und Verschweißen der zweiten Verjüngung in die erste;
- Ein aus verzinktem Stahlblech gefertigter Deckel wird an die erste Verjüngung geschweißt.
Am Fuß des Mastes befindet sich ein 50x150 mm großer Schlitz für die Kabelführung zum Schacht, der im Plasmaschneidverfahren hergestellt wurde, sowie eine Schraube für die Erdung.
Am ersten Abschnitt des Mastes befindet sich ein weiterer 186x45 mm großer Schlitz, der ebenfalls im Plasmaschneidverfahren hergestellt wurde. Darauf wird eine 4-polige/3-Wege-Klemmleiste (Kabelquerschnitt 1,5÷16 mm²) und eine verschließbare Masttür angebracht.
Der Mastfuß ist zusätzlich mit einer schützenden Wärmeschrumpfmanschette ausgestattet.
