ESPECIFICACIONES TÉCNICAS REF. UNI40
Poste cónico de acero de calidad S235J (UNI EN 10219/1) con sección circular, galvanizado según la normativa CE. Compuesto por tubos de diferentes alturas y diámetros, soldados en recto para formar las distintas secciones cónicas.

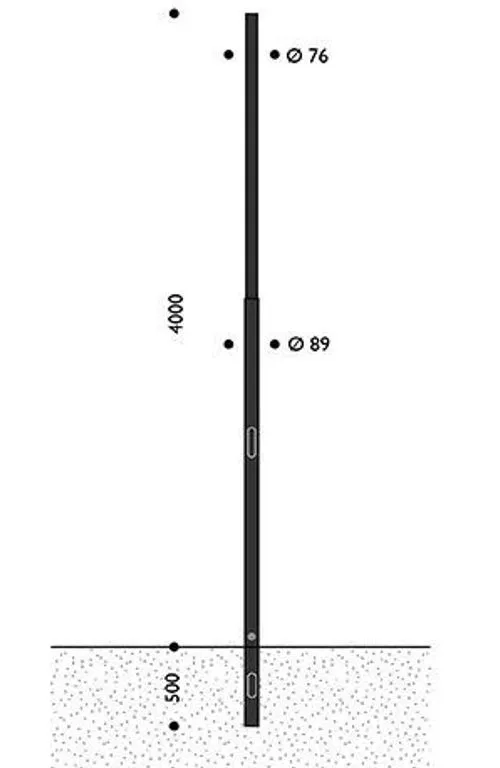

Adecuado para el montaje de brazos INNER o TPLuna. Altura sobre el suelo: 4 metros; empotramiento: 500 mm.
Fabricado con dos secciones cónicas: la primera de 2700 mm de largo y la segunda de 1800 mm.
Las uniones cónicas se pueden cubrir con anillos ornamentales (accesorio opcional).
Límite elástico mínimo: 235 N/mm², resistencia a la tracción: 360/510 N/mm², alargamiento de rotura: 26%. Tolerancias dimensionales según UNI EN 40/2 – UNI EN 10219/2.
Cada sección se suelda a la siguiente mediante un proceso certificado que consta de las siguientes fases:
- Inserción de refuerzos de acero en el diámetro mayor de la sección cónica.
- Soldadura de los refuerzos en varias partes.
- Inserción y soldadura de la segunda sección en la primera.
- Tapa de chapa de acero galvanizado soldada a la primera sección cónica.
En la base del poste hay una ranura de 50x150 mm para el paso de cables hacia la arqueta, realizada mediante corte por plasma, y un tornillo para la toma de tierra.
En el tramo inferior del poste hay otra ranura de 186x45 mm, también realizada por corte por plasma, en la que se instala una caja de bornes de 4 polos/3 vías (sección de cable 1,5÷16 mm²) y una portezuela de cierre con llave.
La base del poste está además equipada con una funda termorretráctil de protección.
