ESPECIFICACIONES TÉCNICAS REF. UNI40
Poste cónico de acero de calidad S235J UNI EN 10219/1 con sección circular, galvanizado según la normativa CE. Está compuesto por tubos de diferentes alturas y diámetros para las distintas secciones cónicas, soldados en línea recta.

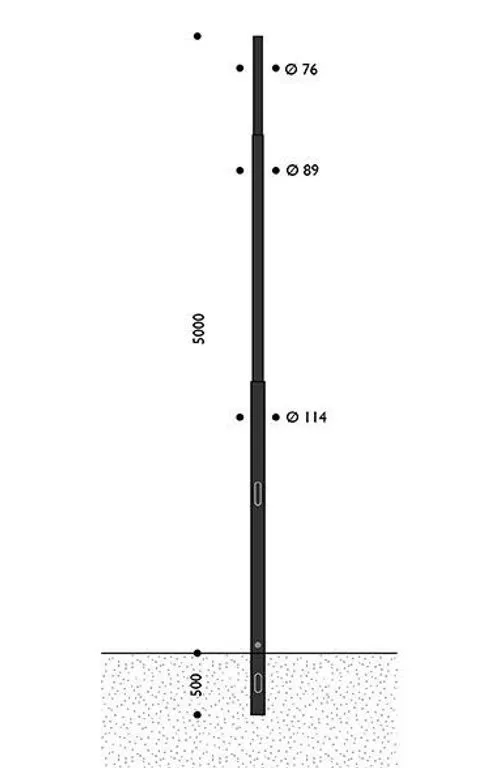

Apto para el montaje de brazos INNER o TPLuna. Altura sobre el suelo: 5 metros; empotramiento: 500 mm.
Fabricado con tres secciones cónicas: la primera de 2700 mm de largo, la segunda de 2000 mm y la tercera de 800 mm.
Las uniones de las secciones pueden cubrirse con anillos ornamentales (accesorio).
Carga de fluencia mínima: 235 N/mm², resistencia a la tracción: 360/510 N/mm², alargamiento de rotura: 26%. Tolerancias dimensionales (UNI EN 40/2 – UNI EN 10219/2).
Cada sección cónica se suelda a la siguiente mediante un proceso certificado que consta de las siguientes fases:
- Inserción de refuerzos de acero en el diámetro mayor de la sección;
- Soldadura de los refuerzos en varios puntos;
- Inserción y soldadura de la segunda sección en la primera;
- Tapa de chapa de acero galvanizado soldada a la primera sección cónica.
En la base del poste hay una ranura de 50x150 mm para el paso de cables hacia la arqueta, realizada mediante un proceso de corte por plasma, y un tornillo para la toma de tierra.
En el primer tramo del poste hay otra ranura de 186x45 mm, también realizada por corte por plasma, en la que se instala una caja de bornes de 4 polos/3 vías (sección de cable 1,5÷16 mm²) y una portezuela de cierre con llave.
La base del poste está además equipada con una funda protectora termorretráctil.
