ESPECIFICACIONES TÉCNICAS REF. UNI40
Poste cónico de acero de calidad S235J UNI EN 10219/1 con sección circular, galvanizado según la normativa CE, compuesto por tubos de diferentes alturas y diámetros para las distintas conicidades, soldados en recto.

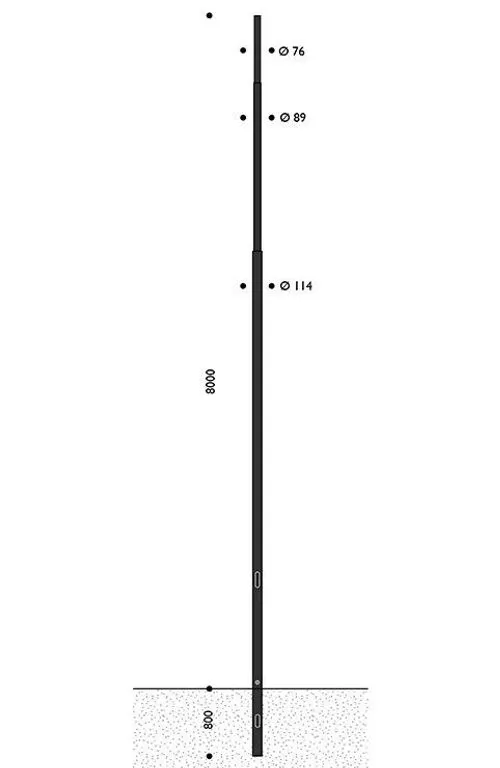

Apto para el montaje de brazos INNER o TPLuna. Altura sobre el suelo: 8 metros; empotramiento: 80 cm.
Realizado con tres secciones cónicas: la primera de 6000 mm de largo, la segunda de 2000 mm y la tercera de 800 mm.
Las uniones cónicas pueden cubrirse con anillos ornamentales (accesorio).
Límite elástico mínimo 235 N/mm², resistencia a la tracción 360/510 N/mm², alargamiento a la rotura 26%. Tolerancias dimensionales (UNI EN 40/2 – UNI EN 10219/2).
Cada sección cónica se suelda a la siguiente mediante un proceso certificado, que se lleva a cabo en las siguientes fases:
- Inserción de refuerzos de acero en el diámetro mayor de la sección;
- Soldadura de los refuerzos en varias partes;
- Inserción de la segunda sección en la primera y soldadura;
- Tapa fabricada con chapa de acero galvanizado soldada a la primera sección.
En la base del poste hay una ranura de 50x150 mm para el paso de cables hacia la arqueta, realizada mediante un proceso de corte por plasma, y un tornillo para la puesta a tierra.
En el primer tramo del poste hay otra ranura de 186x45 mm, realizada mediante corte por plasma, en la que se instala una regleta de bornes de 4 polos/3 vías, para cables de sección 1,5÷16 mm², y una portezuela de cierre con llave.
La base del poste está además equipada con una funda termorretráctil protectora.
ADVERTENCIAS
Los datos que figuran en las fichas de producto son los oficiales disponibles en el momento de la publicación y pueden estar sujetos a variaciones como consecuencia de las actualizaciones técnicas realizadas en los productos.
Los productos pueden presentar tolerancias dimensionales derivadas de los procesos de fabricación, con una desviación máxima del 10% respecto a los valores declarados.
EUROCOMITALIA se reserva el derecho de realizar modificaciones sin previo aviso y declina toda responsabilidad por la exactitud e integridad de los contenidos presentados.
