ESPECIFICACIONES TÉCNICAS REF. UNI40
Poste cónico de acero, calidad S235J UNI EN 10219/1, con sección circular y galvanizado según normativas CE. Está compuesto por tubos de diferentes alturas y diámetros para las distintas conicidades, soldados rectos.

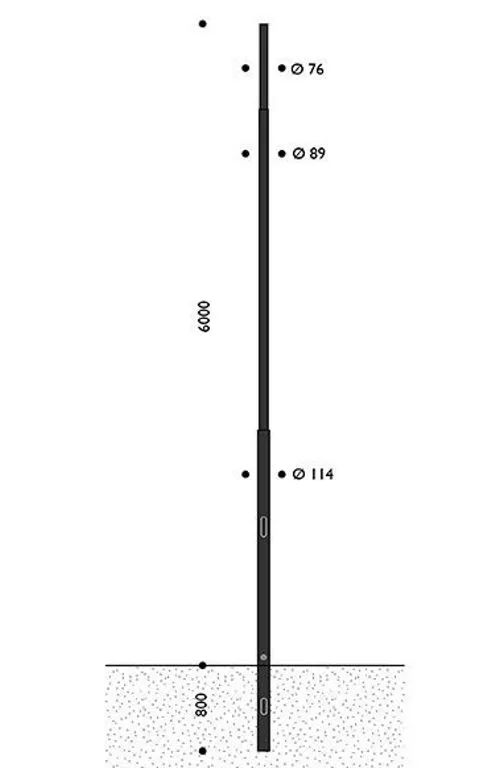

Apto para el montaje de brazos INNER o TPLuna. Altura sobre el suelo: 6 metros; empotramiento: 80 cm.
Fabricado con tres secciones cónicas: la primera de 3000 mm de largo, la segunda de 3000 mm y la tercera de 800 mm.
Las uniones cónicas se pueden cubrir con anillos ornamentales (accesorio).
Carga de fluencia mínima 235 N/mm², resistencia a la tracción 360/510 N/mm², alargamiento a la rotura 26%. Tolerancias dimensionales (UNI EN 40/2 – UNI EN 10219/2).
Cada sección cónica se suelda a la siguiente mediante un proceso certificado, realizado en las siguientes fases:
- Inserción de refuerzos de acero en el diámetro mayor de la sección cónica;
- Soldadura de los refuerzos en varios puntos;
- Inserción de la segunda sección en la primera y soldadura;
- Tapa fabricada con chapa de acero galvanizado soldada a la primera sección.
En la base del poste hay una ranura de 50x150 mm para el paso de cables hacia la arqueta, realizada mediante un proceso de corte por plasma, y un tornillo para la toma de tierra.
En el primer tramo del poste hay otra ranura de 186x45 mm, realizada mediante corte por plasma, en la que se instala una caja de bornes de 4 polos/3 vías (sección de cable 1,5÷16 mm²) y una puerta de registro con llave.
La base del poste también está equipada con una funda protectora termoendurecible.
