SPECIFICAȚII TEHNICE REF. UNI40
Stâlp conic din oțel de calitate S235J (UNI EN 10219/1) cu secțiune circulară, galvanizat conform normelor CE. Compus din tuburi de înălțimi și diametre variate, sudate drept pentru a forma diferitele secțiuni conice.

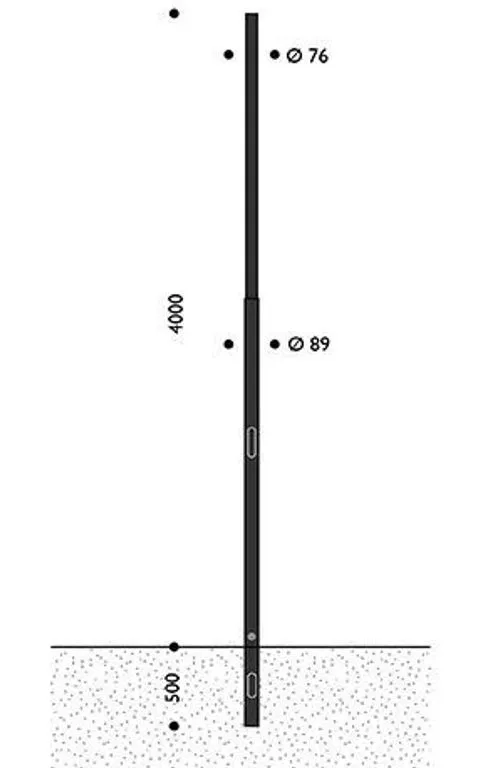

Adecvat pentru montarea brațelor INNER sau TPLuna. Înălțime deasupra solului: 4 metri; adâncime de îngropare: 500 mm.
Realizat cu două secțiuni conice, prima având o lungime de 2700 mm, iar a doua de 1800 mm.
Secțiunile conice pot fi acoperite cu inele ornamentale (accesoriu opțional).
Limita minimă de curgere: 235 N/mm², rezistența la tracțiune: 360/510 N/mm², alungirea la rupere: 26%. Toleranțe dimensionale conform UNI EN 40/2 – UNI EN 10219/2.
Fiecare secțiune conică este sudată de cealaltă printr-un proces certificat, executat în următoarele etape:
- Inserarea de armături din oțel în diametrul mai mare al secțiunii.
- Sudarea armăturilor în mai multe puncte.
- Inserarea și sudarea celei de-a doua secțiuni în prima.
- Capac din tablă de oțel galvanizat, sudat la prima secțiune conică.
La baza stâlpului se află o fantă de 50x150 mm pentru trecerea cablurilor către căminul de vizitare, realizată prin tăiere cu plasmă, și un șurub pentru împământare.
Pe secțiunea inferioară a stâlpului se află o altă fantă de 186x45 mm, realizată tot prin tăiere cu plasmă, pe care se montează o morsetieră cu 4 poli/3 căi (secțiune cablu 1,5÷16 mm²) și o ușiță de acces cu cheie.
Baza stâlpului este, de asemenea, prevăzută cu un manșon de protecție termorigid.
AVERTIZĂRI
Datele prezentate în fișele de produs sunt cele oficiale disponibile la momentul publicării și pot suferi modificări în urma actualizărilor tehnice aduse produselor.
Produsele pot prezenta toleranțe dimensionale care decurg din procesele de fabricație, cu o abatere maximă de 10% față de valorile declarate.
EUROCOMITALIA își rezervă dreptul de a aduce modificări fără notificare prealabilă și își declină orice responsabilitate cu privire la exactitatea și caracterul complet al conținutului prezentat.
