SPECIFICAȚII TEHNICE REF. UNI40
Stâlp conic din oțel de calitate S235J UNI EN 10219/1 cu secțiune circulară, galvanizat conform normelor CE, compus din tuburi de înălțimi și diametre variate pentru diferitele secțiuni conice, sudate drept.

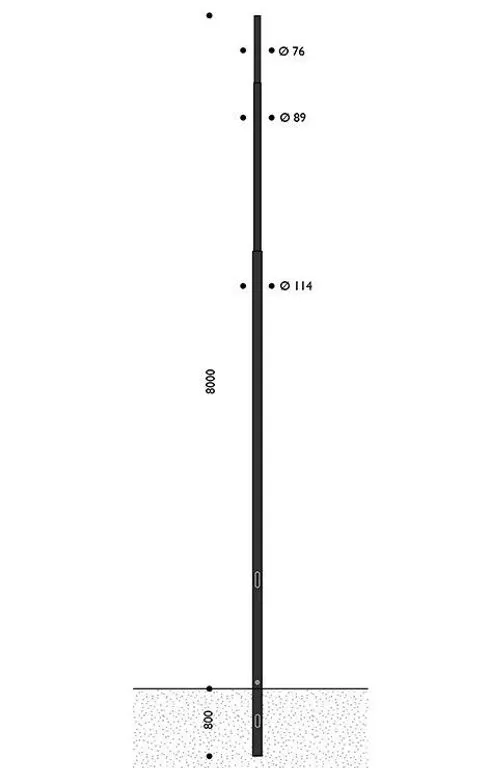

Adecvat pentru montarea brațelor INNER sau TPLuna. Înălțime deasupra solului: 8 metri; secțiune subterană: 80 cm.
Realizat cu trei secțiuni conice, dintre care prima are o lungime de 6000 mm, a doua de 2000 mm, iar a treia de 800 mm.
Secțiunile conice pot fi acoperite cu inele ornamentale (accesoriu).
Limită minimă de curgere 235 N/mm², rezistență la tracțiune 360/510 N/mm², alungire la rupere 26%. Toleranțe dimensionale (UNI EN 40/2 – UNI EN 10219/2).
Fiecare secțiune conică este sudată de cealaltă printr-un proces certificat, executat în următoarele etape:
- inserarea de armături din oțel în diametrul mai mare al secțiunii;
- sudarea armăturilor în mai multe puncte;
- inserarea celei de-a doua secțiuni în prima și sudarea acesteia;
- capac realizat din tablă de oțel galvanizat, sudat la prima secțiune.
La baza stâlpului este prezentă o fantă de 50x150 mm pentru trecerea cablurilor către căminul de vizitare, realizată printr-un proces de tăiere cu plasmă, și un șurub pentru împământare.
Pe primul tronson al stâlpului se află o fantă suplimentară de 186x45 mm, realizată prin tăiere cu plasmă, pe care se aplică o regletă de conexiuni cu 4 poli/3 căi, secțiune cablu 1,5÷16 mm², și o ușiță de vizitare cu cheie.
Baza stâlpului este, de asemenea, dotată cu un manșon termocontractabil de protecție.
AVERTIZĂRI
Datele prezentate în fișele de produs sunt cele oficiale disponibile la momentul publicării și pot suferi modificări în urma actualizărilor tehnice aduse produselor.
Produsele pot prezenta toleranțe dimensionale care decurg din procesele de fabricație, cu o abatere maximă de 10% față de valorile declarate.
EUROCOMITALIA își rezervă dreptul de a aduce modificări fără notificare prealabilă și își declină orice responsabilitate cu privire la exactitatea și caracterul complet al conținutului prezentat.
