SPECIFICAȚII TEHNICE REF. UNI40
Stâlp conic din oțel, calitate S235J UNI EN 10219/1 cu secțiune circulară, galvanizat conform normelor CE. Este compus din tuburi de înălțimi și diametre variate pentru diferitele secțiuni conice, sudate drept.

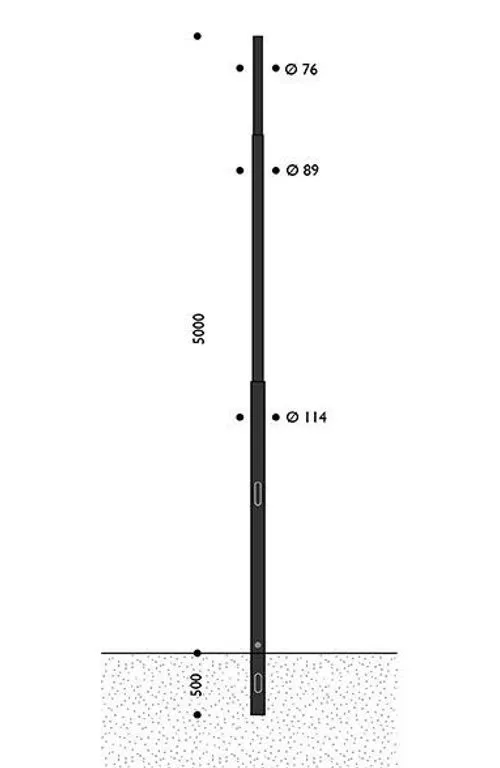

Adecvat pentru montarea brațelor INNER sau TPLuna. Înălțime deasupra solului: 5 metri; adâncime de îngropare: 500 mm.
Realizat cu trei secțiuni conice: prima cu o lungime de 2700 mm, a doua de 2000 mm, iar a treia de 800 mm.
Secțiunile conice pot fi acoperite cu inele ornamentale (accesoriu).
Limită minimă de curgere: 235 N/mm², rezistență la tracțiune: 360/510 N/mm², alungire la rupere: 26%. Toleranțe dimensionale (UNI EN 40/2 – UNI EN 10219/2).
Fiecare secțiune conică este sudată de cealaltă printr-un proces certificat, executat în următoarele etape:
- Inserarea de armături din oțel în diametrul mai mare al secțiunii;
- Sudarea armăturilor în mai multe puncte;
- Inserarea și sudarea celei de-a doua secțiuni în prima;
- Capac realizat din tablă de oțel galvanizat, sudat la prima secțiune conică.
La baza stâlpului se află o fantă de 50x150 mm pentru trecerea cablurilor către căminul de vizitare, realizată printr-un proces de tăiere cu plasmă, și un șurub pentru împământare.
Pe primul tronson al stâlpului se află o altă fantă de 186x45 mm, realizată tot prin tăiere cu plasmă, pe care se aplică o morsetieră cu 4 poli/3 căi (secțiune fir 1,5÷16 mm²) și o ușă de vizitare cu cheie.
Baza stâlpului este, de asemenea, dotată cu un manșon protector termocontractabil.
