SPECIFICAȚII TEHNICE REF. UNI40
Stâlp conic din oțel, calitate S235J UNI EN 10219/1, cu secțiune circulară, galvanizat conform normelor CE. Este compus din tuburi sudate drept, de înălțimi și diametre variate pentru a forma diferitele secțiuni conice.

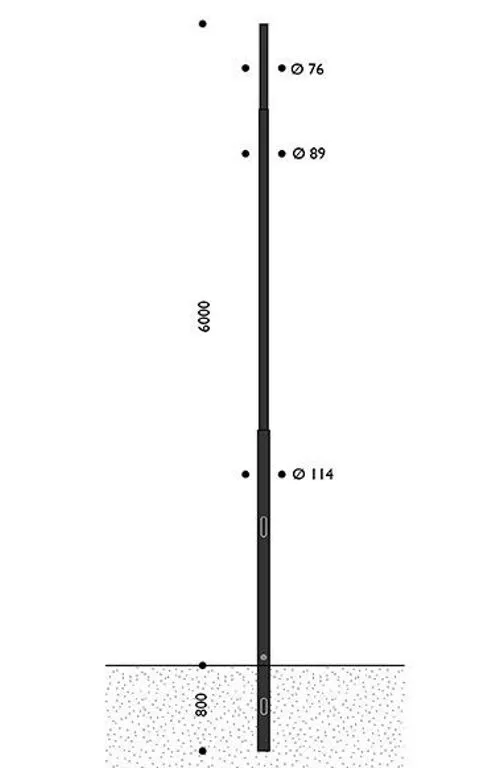

Adecvat pentru montarea brațelor INNER sau TPLuna. Înălțime deasupra solului: 6 metri; secțiune îngropată: 80 cm.
Realizat cu trei secțiuni conice: prima are o lungime de 3000 mm, a doua de 3000 mm, iar a treia de 800 mm.
Secțiunile conice pot fi acoperite cu inele ornamentale (accesoriu).
Limită minimă de curgere 235 N/mm², rezistență la tracțiune 360/510 N/mm², alungire la rupere 26%. Toleranțe dimensionale (UNI EN 40/2 – UNI EN 10219/2).
Fiecare secțiune conică este sudată de cealaltă printr-un proces certificat, executat în următoarele etape:
- Inserarea de armături din oțel în diametrul mai mare al secțiunii;
- Sudarea armăturilor în mai multe puncte;
- Inserarea și sudarea celei de-a doua secțiuni în prima;
- Un capac din tablă de oțel galvanizat, sudat de prima secțiune.
La baza stâlpului se află o fantă de 50x150 mm pentru trecerea cablurilor către căminul de vizitare, realizată prin tăiere cu plasmă, și un șurub pentru împământare.
Pe prima secțiune a stâlpului se află o altă fantă de 186x45 mm, realizată tot prin tăiere cu plasmă, pe care se montează o morsetieră cu 4 poli/3 căi (secțiune cablu 1,5÷16 mm²) și o ușiță de vizitare cu cheie.
Baza stâlpului este, de asemenea, echipată cu un manșon de protecție termorigid.
AVERTIZĂRI
Datele prezentate în fișele de produs sunt cele oficiale disponibile la momentul publicării și pot suferi modificări în urma actualizărilor tehnice aduse produselor.
Produsele pot prezenta toleranțe dimensionale care decurg din procesele de fabricație, cu o abatere maximă de 10% față de valorile declarate.
EUROCOMITALIA își rezervă dreptul de a aduce modificări fără notificare prealabilă și își declină orice responsabilitate cu privire la exactitatea și caracterul complet al conținutului prezentat.
